Struktura zakładu i punkty kontrolne
Ta strona zarządza fundamentem całego systemu: hierarchiczną strukturą organizacyjną zakładu, wyrażoną jako Zakład → Dział → Proces → Linia → Punkt kontrolny. Wszystkie inne słowniki i ekrany operacyjne (katalog kontroli, stanowiska, dashboard, harmonogram, planowanie) odwołują się w jakiś sposób do tej struktury.
Ważna zasada: punkt kontrolny może być podpięty albo bezpośrednio do procesu (z pominięciem linii), albo do linii — dokładnie jedno z tych dwóch powiązań musi być ustawione. Pozwala to modelować zarówno punkty kontrolne dotyczące całego procesu niezależnie od linii (np. temperatura w chłodni, niezwiązana z konkretną linią produkcyjną), jak i punkty właściwe dla jednej konkretnej linii.

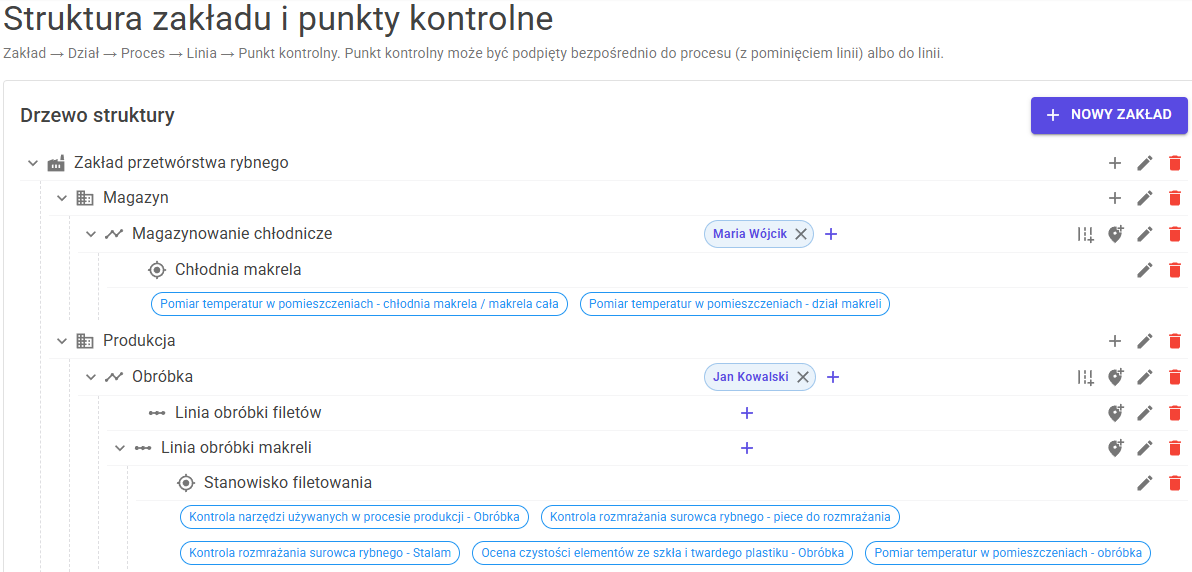

Widok ogólny — drzewo struktury
Struktura prezentowana jest jako rozwijalne drzewo z przyciskiem „NOWY ZAKŁAD” na górze. Każdy poziom (Zakład, Dział, Proces, Linia, Punkt kontrolny) ma własne pola:
| Poziom | Pola | Uwagi |
|---|---|---|
| Zakład | Nazwa (wymagana), Opis, Aktywny | Najwyższy poziom — zwykle jeden na instalację. |
| Dział | Nazwa (wymagana), Opis, Aktywny | Podpięty do Zakładu. |
| Proces | Nazwa (wymagana), Opis, Aktywny | Podpięty do Działu; może mieć podpięte linie oraz punkty kontrolne bezpośrednio (bez linii). |
| Linia | Nazwa (wymagana), Opis, Aktywny | Podpięta do Procesu. |
| Punkt kontrolny | Nazwa (wymagana), Opis, Aktywny, Proces albo Linia (dokładnie jedno), opcjonalnie Stanowisko, lista Rodzajów kontroli | Najniższy poziom — tu podpina się rodzaje kontroli z katalogu i opcjonalnie stanowisko. |
Z poziomu drzewa dodaje się kolejne elementy niższego poziomu (np. z poziomu Działu dodaje się nowy Proces) oraz edytuje/usuwa istniejące — logika analogiczna do pozostałych słowników w aplikacji (formularz z polami z tabeli powyżej, otwierany przyciskiem „+” / ikoną edycji przy danym węźle).
Operatorzy przypisani do zakresu
Pod nazwą niektórych procesów w drzewie widoczne są imiona i nazwiska — to operatorzy przypisani do wykonywania kontroli w tym zakresie (proces lub linia), a nie „kierownik” w sensie formalnym. Przypisanie to konfiguruje się w module Planowanie → Kalendarze struktury (przyciski „Przypnij operatora” / „Odepnij operatora”) i wykorzystywane jest przy planowaniu obsady badań.
Powiązania z innymi ekranami
- Katalog rodzajów kontroli — z tego ekranu przypisuje się rodzaje kontroli do punktu kontrolnego.
- Stanowiska — opcjonalne powiązanie punktu kontrolnego ze stanowiskiem pracy decyduje, co zobaczy operator na ekranie Pomiarów stanowiskowych.
- Kalendarze struktury — dostępność poszczególnych poziomów struktury (przestoje, wyjątki) oraz przypisanie operatorów do procesów/linii.
- Dashboard kontroli i Trendy kontroli — filtrowanie danych po dziale/procesie/linii/punkcie kontrolnym odwołuje się bezpośrednio do tej struktury.
Typowy scenariusz konfiguracji
- Utwórz Zakład, a w nim Działy odzwierciedlające rzeczywisty podział organizacyjny (np. Magazyn, Produkcja).
- W każdym Dziale utwórz Procesy (np. Obróbka, Pakowanie, Wędzenie).
- Tam, gdzie proces dzieli się na fizyczne linie/receptury, dodaj Linie.
- Dodaj Punkty kontrolne — do procesu bezpośrednio (gdy kontrola dotyczy całego procesu) albo do konkretnej linii (gdy dotyczy tylko jej).
- Do każdego punktu kontrolnego przypisz właściwe rodzaje kontroli oraz — jeśli dotyczy — stanowisko pracy.
- W module Planowanie przypisz operatorów do procesów/linii, którzy mają prawo wykonywać tam kontrole.
